价 格
订货量
￥106.92
10 - 29
￥104.94
30 - 49
￥102.96
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥50
| 应用范围：固态 | 品牌：魏德米勒Weidmuller | 型号：TOS 24VDC 24VDC2A |
| 额定电流：11.5 mA DC (±20%) | 额定电压：24 V DC ±20 % | 是否专供外贸：否 |
| 3C额定电压范围：36V以下 | 触点负载：大功率 | 触点切换电流：6.2 mA / 5.4 mA DC |
| 触点切换电压：4 V / 12.5 V DC | 触点形式：1 常开触点 (MOS-FET) | 防护特征：IP20 |
| 线圈电源：24 V DC ±20 % | 线圈功率：0.29 W | 最小包装数：10 pc(s) |
| 订货号：1127170000 | 物料编号：4032248908936 |
订货信息

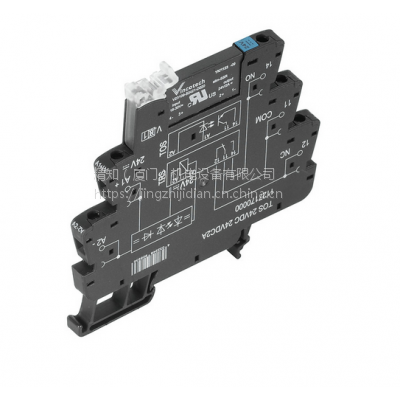

| 类型 | TOS 24VDC 24VDC2A |
| 订货号 | 1127170000 |
| 版本 | TERMSERIES, 固态继电器, 1 常开触点 (MOS-FET), 额定控制电压: 24 V DC ±20 % , 额定开关电压: 3 V... 33 V DC, 持续电流: 2 A, 螺钉联接 |
| GTIN (EAN) | 4032248908936 |
| 最小包装数 | 10 pc(s). |
尺寸及重量
| 宽度 | 6.4 mm |
| 宽度 (英寸) | 0.252 inch |
| 高度 | 89.6 mm |
| 高度 (英寸) | 3.528 inch |
| 深 | 87.8 mm |
| 深度 (英寸) | 3.457 inch |
| 重量 | 34 g |
| 净重 | 32.2 g |
温度
| 湿度 | 5 至 95% 相对湿度，Tu = 40°C，非冷凝 |
| 工作温度 | -20 °C...60 °C |
| 存储温度 | -40 °C...70 °C |
控制侧
| 额定控制电压 | 24 V DC ±20 % |
| 额定控制电流 | 11.5 mA DC (±20%) |
| 额定功率 | 0.29 W |
| 开启/回动电压 | 14 V / 12.5 V DC |
| Inrush / breaking current | 6.2 mA / 5.4 mA DC |
| 状态显示 | 绿色 LED |
| 保护电路 | 飞轮二极管, 反极性保护 |
| 替换继电器的线圈电压有别于额定控制电压 | 无 |
| 替换继电器的线圈电压 | 24 V DC |
负载侧
| 额定开关电压 | 3 V... 33 V DC |
| 持续电流 | 2 A |
| 额定开关电流 | 2 A |
| 浪涌电流 | 15 A / 10 ms |
| 动作延时 | <60 ?s |
| 断开延时 | <600 ?s |
| 负载时的压降 | ≤ 120 mV |
| 漏电流 | <10 ?A |
| 最小开关电流 | 5 mA |
| 短路保护 | 无 |
| 负载侧保护电路 | 飞轮二极管 |
| 开关频率（DC 控制电压） | 300 Hz |
触点类型
| 触点类型 | 1 常开触点 (MOS-FET) |
基本信息
| 安装导轨 | TS 35 |
| 阻燃等级符合 UL 94 | V-0 |
绝缘设计
| 额定电压 | 300 V |
| 污染等级 | 2 |
| 过压等级 | III |
| 电气间隙和爬电距离，输入—输出 | ≥ 5.5 mm |
| 控制端 - 负载端间的耐压强度 | 2.5 kVeff |
| 安装导轨的介电强度 | 4 kVeff / 1 分钟 |
| 抗冲击耐压 | 6 kV (1.2/50 ?s) |
| 防护等级 | IP20 |
联接参数
| 导线连接方式 | 螺钉联接 |
| 额定连接下的裸线长度 | 8 mm |
| 拧紧力矩 | 0.4 Nm |
| 额定连接下的压接范围 | 1.5 mm? |
| 最小压接面积 | 0.14 mm? |
| 压接面积 | 2.5 mm? |
| 导线最小压接面积 AWG | AWG 26 |
| 导线压接面积 AWG | AWG 14 |
| 单股导线的最小压接面积 | 0.14 mm? |
| 单股导线截面 | 2.5 mm? |
| 最小压接面积 软导线 | 0.14 mm? |
| 压接面积 软导线 | 2.5 mm? |
| 多股软导线的最小压接面积(AWG) | AWG 26 |
| 多股软导线的压接面积(AWG) | AWG 14 |
| 最小压接面积 软导线 带塑料套的管状端头 (DIN 46228/4) 额定联接 | 0.25 mm? |
| 压接面积 软导线 带塑料套的管状端头(DIN 46228/4)，额定联接 | 2.5 mm? |
| 软导线的最小压接面积，带管状端头 (DIN 46228-1) | 0.25 mm? |
| 软导线的压接面积，带管状端头 (DIN 46228-1) | 2.5 mm? |
| 多股软导线的最小压接面积（双线） | 0.5 mm? |
| 多股软导线的压接面积（双线） | 1 mm? |
| 螺丝刀口尺寸 | 尺寸 PH0 |
| 测量规 按照 60 947-1 标准 | A1, B1 |
额定数据
| 环境温度 (工作时) | 60 °C |
| 接线面积 AWG，最小值 | AWG 26 |
| 接线面积 AWG，值 | AWG 14 |
| 导线类型 | 铜制硬导线, 铜制软导线 |
| 拧紧扭矩 | 0.4 Nm |
| 污染等级 | 2 |
产品信息
| 订货数据提示文字 | 备用固态继电器 型号: SSS 24 V/24 V 2 A DC 订货号:4061190000 |
| 技术数据 | 配件和尺寸图: 参见 TERM 系列配件页 |
