价 格
订货量
￥496.00
1 - 2
￥487.00
3 - 4
￥478.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥5
| 品牌：魏德米勒 | 型号：PRO ECO 120W 24V *** | 类型：AC/DC电源 |
| 输入电压：220V | 输出功率：120W | 调制方式：脉冲宽度调制(PWM)式 |
| 晶体管连接方式：单端式 | 输出电压：24V | 工作效率：100% |
| 输出纹波噪音：9 | 输出电压精度：98% | 电压调整率：99% |
| 负载调整率：97% | 输出电流：5A | 工作频率：50HZ |
| 工作温度：35℃ | 外形尺寸：40mm*125mm | 物料编号：4050118275476 |
| 订货号：1469480000 | 最小包装数：1 |

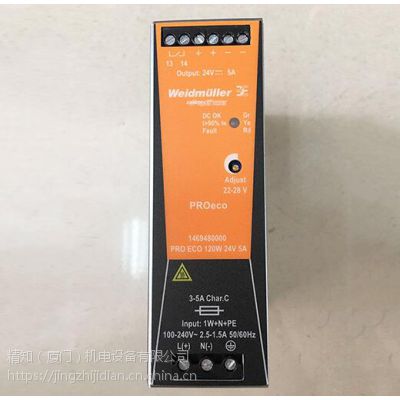

德国魏德米勒电源直流开关电源PRO ECO 120W 24V *** 1469480000
订货信息
| 类型 | PRO ECO 120W 24V *** |
| 订货号 | 1469480000 |
| 版本 | 电源, 开关电源模块, 24 V |
| GTIN (EAN) | 4050118275476 |
| 最小包装数 | 1 pc(s). |
尺寸及重量
| 宽度 | 40 mm |
| 宽度 (英寸) | 1.575 inch |
| 高度 | 125 mm |
| 高度 (英寸) | 4.921 inch |
| 深 | 100 mm |
| 深度 (英寸) | 3.937 inch |
| 净重 | 675 g |
温度
| 工作温度 | -25 °C...70 °C |
| 存储温度 | -40 °C...85 °C |
输入
| AC 输入电压范围 | 85…264 V AC (降额 @ 100 V AC) |
| 交流电流损耗 | 1,26 A @ 230 V AC / 2,24 A @ 110 V AC |
| 建议后备熔丝 | 4 A / DI，熔断器6 A, Char. B, 断路器3...5 A, Char. C, 断路器 |
| 接线方式 | 螺钉联接 |
| 浪涌电流 | 值40 A |
| 直流电流损耗 | 0,39 A @ 370 V DC / 1,16 A @ 120 V DC |
| 输入熔断器（内置） | 是 |
| 输入电压范围 直流 | 80…370 V DC ( 降额 @ 120 V DC) |
| 输入频率 | 47...63 Hz |
| 频率范围 交流 | 47...63 Hz |
| 额定输入电压 | 100...240 V AC (宽范围输入) |
输出
| 上升时间 | ≤ 100 ms |
| 反向电压保护 | 是 |
| 可拼接 | 是，值5 |
| 容性负载 | ***制 |
| 持续输出电流 @ U额定 | 5 A @ 55 °C, 3,75 A @ 70 °C |
| 接线方式 | 螺钉联接 |
| 残余波纹, 切换峰值电流 | <50 mVSS @ 24 V DC, I额定 |
| 输出功率 | 120 W |
| 输出电压 | 22...28 V (可使用电位计调节) |
| 输出电压 | 24 V |
| 过载保护 | 是 |
| 额定输出电压 | 24 V DC ± 1 % |
| 额定输出电流 | 5 A 在 55 °C下 |
通用参数
| MTBF | > 500,000 h 符合 IEC 1709 (SN29500) |
| 信号装置 | 绿色 LED (U输出 > 21.6 V DC), 黄色 LED (I输出 > 90% I额定典型值 ), 红色 LED (过载, 过热, 短路, U输出 <20.4 V DC) |
| 允许的空气湿度（操作） | 5 %…95 % RH |
| 功率因数（约） | > 0.5 @ 230 V AC / > 0.53 @ 115 V AC |
| 功率损耗, 空载 | 4 W |
| 功率损耗, 额定负载 | 15 W |
| 外壳规格 | 金属，耐腐蚀 |
| 安装位置、安装提示 | 在导轨 TS 35 上 |
| 工作温度 | -25 °C...70 °C |
| 效率 | 87 % |
| 断电保持时间 @ I额定 | > 80 ms @ 230 V AC / > 20 ms @ 115 V AC |
| 接地泄漏电流 | 3.5 mA |
| 短路保护 | 是 |
| 负载反向电压保护 | 30…35 V DC |
| 过热保护 | 是 |
| 防护等级 | IP20 |
EMC/振动/冲击
| 抗振动稳定性 IEC 60068-2-6 | 1 g 符合 EN50178 |
| 符合 EN55022 标准的发射干扰 | 等级 A |
| 谐波电流限制 | 符合EN 61000-3-2 |
| 抗干扰检查方式 | EN 61000-4-2 (ESD), EN 61000-4-3 (RS), EN 61000-4-4 (脉冲), EN 61000-4-5 (电涌), EN 61000-4-6 (传导), EN61000-4-8 (Fields), EN61000-4-11 (Dips) |
| 抗冲击稳定性 IEC 60068-2-27 | 所有方向均 15 g |
绝缘参数
| 污染等级 | 2 |
| 绝缘电压 输入对地 | 2 kV |
| 绝缘电压 输出对地 | 0.5 kV |
| 输入/输出绝缘电压 | 3 kV |
| 防护等级 | I，带 PE 连接 |
电气安全
| 低压保护 | SELV符合EN60950, PELV 符合EN60204 |
| 用于开关电源设备的安全变压器 | nach EN61558-2-16 |
| 用于电子设备 | 符合 EN50178 / VDE0160 |
| 电气机械设备 | 根据EN60204 |
| 防止电击的安全隔离/保护 | VDE0100-410 /符合DIN57100-410 |
| 防触电保护 | 符合VDE0106-101 |
连接信息（输入）
| 拧紧扭力， 【输出】 | 0.6 Nm |
| 拧紧扭力， 最小【输出】 | 0.5 Nm |
| 接线方式 | 螺钉联接 |
| 压接面积，AWG/kcmil | 12 |
| 压接面积，硬导线 | 6 mm? |
| 压接面积，软导线 | 2.5 mm? |
| 最小压接面积 AWG/kcmil | 26 |
| 最小压接面积 硬导线 | 0.5 mm? |
| 最小压接面积 软导线 | 0.5 mm? |
| 端子接线回路数量 | 6 (++,--,13,14) |
连接信息（输出）
| 接线方式 | 螺钉联接 |
| 压接面积，AWG/kcmil | 12 |
| 压接面积，硬导线 | 6 mm? |
| 压接面积，软导线 | 2.5 mm? |
| 拧紧扭矩 | 0.6 Nm |
| 最小压接面积 AWG/kcmil | 26 |
| 最小压接面积 硬导线 | 0.5 mm? |
| 最小压接面积 软导线 | 0.5 mm? |
| 最小拧紧扭矩 | 0.5 Nm |
| 端子接线回路数量 | 3 用于 L/N/PE |
信号通讯
| 浮动触点 | 是 |
| 继电器接通/断开 | 输出电压 >21.6 V DC/ <20.4 V DC, 过载 |
| 触点负载（常开触点） | max. 30 V DC / 1 A |
产品信息
| 订货数据提示文字 | 开关电源内部有压敏电阻， 仍需在系统内配置电涌保护装置 |
