应用范围:中间 | 品牌:魏德米勒Weidmuller | 型号:DRM570110LT |
额定电流:10mA | 额定电压:110 V DC | 是否专供外贸:否 |
3C额定电压范围:交流1000V及以上 | 产品系列:DRM | 触点负载:大功率 |
触点切换电流:10 mA | 触点切换电压:250 V AC | 触点形式:四开四闭 |
防护特征:IP20 | 线圈电源:110 V DC | 线圈功率:1.2 W |
最小包装数:20 pc(s) | 订货号:7760056099 | 物料编号:4032248855650 |
订货信息
类型 | DRM570110LT |
订货号 | 7760056099 |
版本 | D-SERIES DRM, 继电器, 触点数: 4, 带测试按钮的转换触点, AgNi 0.15 ?m Au, 额定控制电压: 110 V DC, 持续电流: 5 A, 插拔联接 |
GTIN (EAN) | 4032248855650 |
最小包装数 | 20 pc(s). |

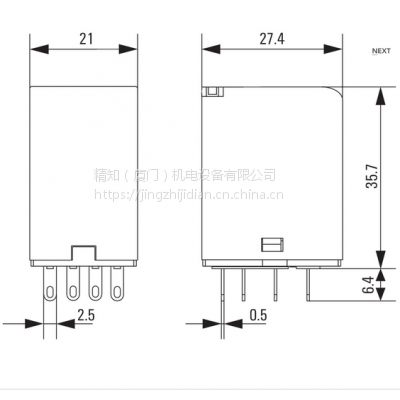

尺寸及重量
宽度 | 21 mm |
宽度 (英寸) | 0.827 inch |
高度 | 27.4 mm |
高度 (英寸) | 1.079 inch |
深 | 35.7 mm |
深度 (英寸) | 1.406 inch |
净重 | 35.5 g |
温度
湿度 | 35...85 % 相对湿度,无凝结 |
工作温度 | -40 °C...60 °C |
存储温度 | -40 °C...70 °C |
输入
额定控制电压 | 110 V DC |
直流额定电流 | 10mA |
额定功率 | 1.2 W |
吸合 / 释放电压, 典型值 | 82.5 V / 11 V DC |
线圈电阻 | 11000 Ω ± 10 % |
状态显示 | 绿色 LED |
输出
额定开关电压 | 250 V AC |
开关电压,交流 | 250 V |
持续电流 | 5 A |
浪涌电流 | 10 A / 50 ms |
交流开关容量 (阻性) | 1250 VA |
直流开关容量 (阻性) | 120 W @ 24 V |
动作延时 | <20 ms |
断开延时 | 20 ms |
最小切换功率 | 10 mA @ 12 V, 100 mA @ 5 V |
额定负载下的开关频率 | 0.1 Hz |
触点数据
额定开关电压 | 250 V AC |
开关电压,交流 | 250 V |
持续电流 | 5 A |
浪涌电流 | 10 A / 50 ms |
交流开关容量 (阻性) | 1250 VA |
直流开关容量 (阻性) | 120 W @ 24 V |
动作延时 | <20 ms |
断开延时 | 20 ms |
最小切换功率 | 10 mA @ 12 V, 100 mA @ 5 V |
额定负载下的开关频率 | 0.1 Hz |
基本信息
测试按钮 | yes (lockable) |
Mechanical switch position indicator | 是 |
阻燃等级符合 UL 94 | V-0 |
绝缘设计
额定电压 | 250 V |
爬电距离和电气间隙距离输入 - 输出 | ≥ 5.5 mm |
介电强度输入 - 输出 | 1.8kVeff / 1 分钟 |
相邻触点的介电强度 | 1 kVeff / 1 min |
开放式触点的介电强度 | 1 kVeff / 1 min |
抗冲击耐压 | 6 kV (1.2/50 ?s) |
防护等级 | IP20 |
污染等级 | 2 |
过压等级 | III |
