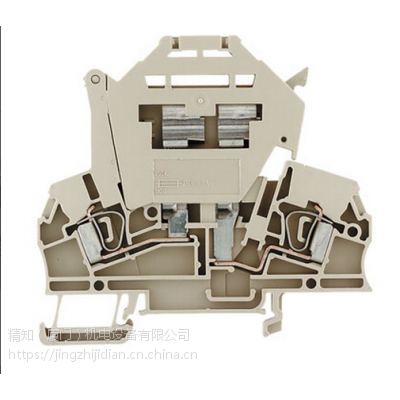

| 品牌：weidmueller | 型号：ZSI 2.5 | 材质：Wemid |
| 接口类型：HDMI | 绝缘电压：500V | 适用对象：PCB |
| 外观尺寸：7.9mm*79.5mm*73mm | 五金连接件类型：Wemid | 线径(外径)：2.5mm |
| 订货号：1616400000 | 最小包装数：50 |
| 订货数据 | |
| 类型 | ZSI 2.5 |
| 订货号 | 1616400000 |
| 版本 | Z系列, 熔断器型接线端子, 额定横截面: 2.5 mm?, 弹片联接, 深褐, 直接安装 |
| ***小包装数 | 50 个 |
| 尺寸及重量 | |
| 宽度 | 7.9 mm |
| 高度 | 79.5 mm |
| 深 | 73 mm |
| 净重 | 19.54 g |
| 温度 | |
| ***小持续工作温度 | -50 °C |
| 持续工作温度 | 120 °C |
| 产品说明 | |
| 订货数据提示文字 | 熔丝架的额定电压为250 V，额定冲击电压为4 kV。 |
| 技术数据 | 保险丝部件的功率损耗(1.6W)限制了额定电流 |
| 附件 | 状态显示通过一个双向LED进行。 |
| 其它技术参数 | |
| 安装指导 | 直接安装 |
| 安装方式 | 直接卡在导轨上 |
| 开放端 | 右方 |
| 相同端子的数量 | 1 |
| 防爆版 | 不 |
| 可压接导线 (其它联接) | |
| 软导线的压接面积，带塑料套的管状端头 （DIN 46228/1）其他联接方式 | 2.5 mm? |
| 可压接导线 (额定联接) | |
| 剥线长度 | 10 mm |
| 单股硬导线的压接面积 | 4 mm? |
| 导线压接面积 AWG | AWG 12 |
| 导线***小压接面积 AWG | AWG 26 |
| 压接面积 | 4 mm? |
| 压接面积 软导线 | 4 mm? |
| 压接面积 软导线 带塑料套的管状端头(DIN 46228/4)，额定联接 | 2.5 mm? |
| 压接面积 软导线 管状端头预绝缘管状端头(DIN 46228/1) 额定联接 | 2.5 mm? |
| ***小压接面积 | 0.13 mm? |
| ***小压接面积 软导线 管状端头(DIN 46228/1)，额定联接 | 0.5 mm? |
| ***小压接面积 软导线 | 0.5 mm? |
| ***小压接面积 软导线 带塑料套的管状端头 (DIN 46228/4) 额定联接 | 0.5 mm? |
| 测量规 按照 60 947-1 标准 | A3 |
| 硬导线额定联接的***小压接面积 | 0.5 mm? |
| 联接点数量 | 2 |
| 联接类型 | 弹片联接 |
| 螺丝刀口尺寸 | 0.6 x 3.5 mm |
| 连接方向 | 倾斜的 |
| 显示元件 | |
| 指示器的工作电压 | 500 V |
| 指示器的电压类型 | 交流/直流 |
| 电流 | 6.3 A |
| 材料参数 | |
| 材料 | Wemid |
| 颜色 | 深褐 |
| 阻燃等级符合 UL 94 | V-0 |
| 熔断器型接线端子 | |
| 指示器的电压类型 | 交流/直流 |
| 显示 | 无 LED灯 |
| 运行电压 | 500 V |
| 熔丝 | G-Si.5 x 20 |
| 熔断器架 (部件支架) | 可旋转 |
| 电流 | 6.3 A |
| 系统特征值 | |
| 类型 | 弹片连接, 熔丝盒, 无 LED, 用于插入式横联件, 单侧开放 |
| 必须的端板 | 是 |
| 层数 | 1 |
| 每层压接点数 | 2 |
| 层，内部桥接 | 无 |
| PE联接 | 无 |
| 安装导轨 | TS 35 |
| 额定数据 | |
| 额定横截面 | 2.5 mm? |
| 相邻端子的额定电压 | 500 V |
| 额定电流 | 6.3 A |
| 电流 | 6.3 A |
| 标准 | IEC 60947-7-3 |
| 电阻满足 DIN EN 60947-7 标准 | 1.33 mΩ |
| 额定浪涌电压 | 6 kV |
| 污染等级 | 3 |
| 额定数据（CSA） | |
| CSA 认证号 | 200039-1152892 |
| 导线压接面积(CSA) | 12 AWG |
| ***小导线横截面积（CSA ） | 26 AWG |
| 电压大小 B（CSA） | 600 V |
| 电压大小 C (CSA) | 600 V |
| 电压大小 D（CSA） | 150 V |
| 电流 大小 B (CSA) | 15 A |
| 电流 大小 C (CSA) | 15 A |
| 电流 大小 D (CSA) | 15 A |
| 额定数据（UL） | |
| UR 证书号 | E60693 |
| 导线尺寸 工厂接线 (UR) | 12 AWG |
| 导线尺寸 现场接线 (UR) | 12 AWG |
| ***小导线尺寸 工厂接线 (UR) | 26 AWG |
| ***小导线尺寸 现场接线 (UR) | 26 AWG |
| 电压大小 C（UR） | 300 V |
| 电流 大小 C (UR) | 10 A |
