订货数据

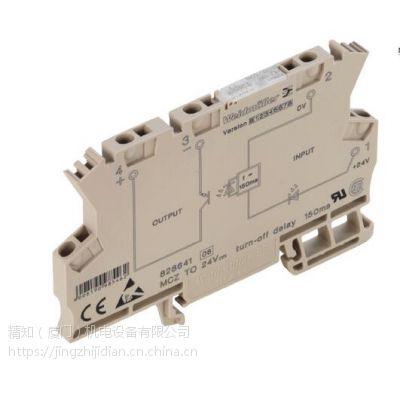

类型 MCZ TO 24VDC/150MS

订货号 8286410000

版本 MCZ-系列, Pulse stretcher, 触点数: 1, 常开触点, 额定控制电压: 24 V DC ±10 %, 持续电流: 0.1 A, 弹片联接

GTIN (EAN) 4008190985462

***小包装数 10 个

尺寸及重量

宽度 6 mm

Width (inches) 0.236 inch

高度 91 mm

Height (inches) 3.583 inch

深 63.2 mm

Depth (inches) 2.488 inch

净重 22.5 g

温度

湿度 40°C / 93% 相对湿度，无凝结

工作温度 -25 °C...50 °C

存储温度 -40 °C...85 °C

输入

额定控制电压 24 V DC ±10 %

直流额定电流 6.7 mA ±10 %

额定功率 160 mW

状态显示 绿色 LED

***小脉冲持续时间 2.5 ms

输出

开关电压，直流 48 V

持续电流 0.1 A

浪涌电流 200 mA

断开延时 150 ms

额定负载下的开关频率 5 Hz

开关电流 20 mA

触点数据

触点数 1

触点设计 常开触点

基本信息

开放端 右方

绝缘设计

额定电压 300 V

爬电距离和电气间隙距离输入 - 输出 ≥ 5.5 mm

介电强度输入 - 输出 1.2kVeff / 5 s

安装导轨的介电强度 4 kVeff / 1 分钟

抗冲击耐压 6 kV (1.2/50 ?s)

污染等级 2

过压等级 III

详细标准及认证情况

CSA 认证号 154685-1198742

cURus 证书号 E141197

标准 UL508

联接参数

导线连接方式 弹片联接

额定连接下的压接范围 1.5 mm?

***小压接面积 0.5 mm?

压接面积 2.5 mm?

导线***小压接面积 AWG AWG 22

导线压接面积 AWG AWG 12

单股导线截面 1.5 mm?

压接面积 软导线 1.5 mm?

螺丝刀口尺寸 0.6 x 3.5 mm

产品信息

技术数据 安装于TS 35导轨上

附件 短路电阻板

AP MCZ 8389030000
