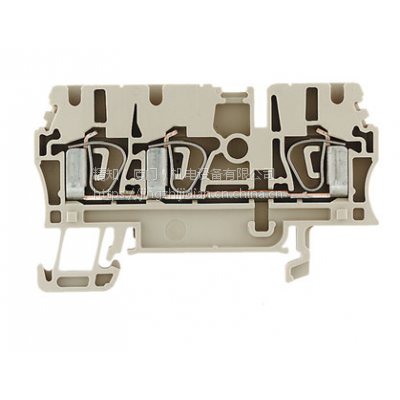

魏德米勒ZDU 2.5/3AN   直通型接线端子2.5 mm2 1608540000
订货信息

类型ZDU 2.5/3AN

订货号1608540000

版本直通型接线端子, 弹片联接, 2.5 mm?, 800 V, 24 A, 深褐

GTIN (EAN)4008190077327

最小包装数100 pc(s).

尺寸及重量

宽度5.1 mm

宽度 (英寸)0.201 inch

高度64.5 mm

高度 (英寸)2.539 inch

深38.5 mm

深度 (英寸)1.516 inch

深度（含 DIN 导轨）39.5 mm

净重9.07 g

温度

最小持续工作温度-50 °C

持续工作温度120 °C

额定数据

ATEX 证书号KEMA97ATEX2521U

IECEX 证书号IECEXULD05.0009U

电压（欧洲防爆标准ATEX）550 V

电流 (ATEX)21 A

导线压接面积(ATEX)2.5 mm?

电压（国际电工委员会IECEX）550 V

电流 (IECEX)20 A

导线压接面积 (IECEX)2.5 mm?

工作温度范围应用温度范围请参考EG检验合格证书/IECEx-一致性证书

EN 60079-7 标识Ex e II

Ex 2014/34/EU 标签II 2 G D

其他技术参数

安装指导汇流排

安装方式直接卡在导轨上

开放端右方

相同端子的数量1

防爆版是

可压接导线

剥线长度10 mm

单股硬导线的压接面积4 mm?

导线压接面积 AWGAWG 12

导线最小压接面积 AWGAWG 30

压接面积4 mm?

压接面积 软导线4 mm?

压接面积 软导线 带塑料套的管状端头(DIN 46228/4)，额定联接2.5 mm?

压接面积 软导线 管状端头预绝缘管状端头(DIN 46228/1) 额定联接2.5 mm?

最小压接面积0.05 mm?

最小压接面积 软导线 管状端头(DIN 46228/1)，额定联接0.5 mm?

最小压接面积 软导线0.5 mm?

最小压接面积 软导线 带塑料套的管状端头 (DIN 46228/4) 额定联接0.5 mm?

测量规 按照 60 947-1 标准A3

硬导线额定联接的最小压接面积0.5 mm?

联接点数量3

联接类型弹片联接

螺丝刀口尺寸0.6 x 3.5 mm

连接方向上方

材料参数

材料Wemid

颜色深褐

阻燃等级符合 UL 94V-0

系统特征值

类型弹片连接, 用于插入式横联件, 单侧开放

必须的端板是

层数1

每层压接点数3

每层电位点数量1

层，内部桥接无

PE联接无

安装导轨TS 35

额定数据

额定横截面2.5 mm?

额定电压800 V

额定电流24 A

电流31 A

标准IEC 60947-7-1

体积电阻率符合 IEC 60947-7-x 标准1.33 mΩ

额定浪涌电压8 kV

污染等级3

CSA 认证号200039-1152892

导线压接面积(CSA)12 AWG

最小导线横截面积（CSA ）26 AWG

电压大小 B（CSA）600 V

电压大小 C (CSA)600 V

电压大小 D（CSA）600 V

电流 大小 B (CSA)27 A

电流 大小 C (CSA)27 A

电流 大小 D (CSA)5 A

UR 证书号E60693

导线尺寸 工厂接线 (UR)12 AWG

导线尺寸 现场接线 (UR)12 AWG

最小导线尺寸 工厂接线 (UR)30 AWG

最小导线尺寸 现场接线 (UR)30 AWG

电压大小 C（UR）600 V

电流 大小 C (UR)25 A

注意事项

订货数据提示文字使用横联时，额定电压降为400V
