| 应用范围：中间 | 品牌：魏德米勒Weidmuller | 型号：RCL424024 |
| 额定电流：8A | 额定电压：24VDC | 是否专供外贸：否 |
| 3C额定电压范围：36V以下 | 产品系列：DRM | 触点负载：大功率 |
| 触点切换电流：15 A | 触点切换电压：250 V AC | 触点形式：转换触点 |
| 防护特征：密封式 | 线圈电源：250 | 线圈功率：400mw |
| 最小包装数：20 pc(s) | 订货号：4058570000 | 物料编号：4032248189298 |
| 订货数据 | |
| 类型 | RCL424024 |
| 订货号 | 4058570000 |

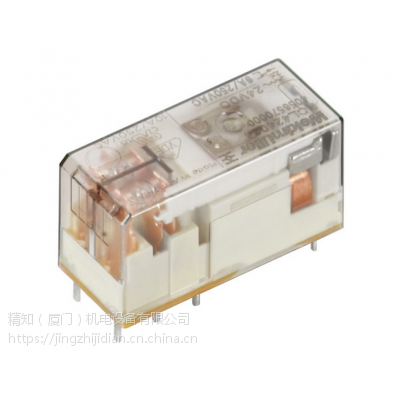

| 版本 | TERMSERIES, 继电器, 触点数: 2 转换触点 AgNi 90/10, 额定控制电压: 24 V DC, 持续电流: 8 A, 插拔联接 |
| GTIN (EAN) | 4032248189298 |
| 最小包装数 | 20 pc(s). |
| 尺寸及重量 | |
| 宽度 | 12.7 mm |
| 宽度 (英寸) | 0.5 inch |
| 高度 | 29 mm |
| 高度 (英寸) | 1.142 inch |
| 深 | 15.7 mm |
| 深度 (英寸) | 0.618 inch |
| 净重 | 14.4 g |
| 温度 | |
| 湿度 | 40°C / 93% 相对湿度，无凝结 |
| 工作温度 | -40 °C...70 °C |
| 存储温度 | -40 °C...85 °C |
| 输入 | |
| 额定控制电压 | 24 V DC |
| 直流额定电流 | 16.7 mA |
| 额定功率 | 400 mW |
| 吸合 / 释放电压, 典型值 | 16.8 V / 2.4 V DC |
| 线圈电阻 | 1440 Ω ± 10 % |
| 输出 | |
| 额定开关电压 | 250 V AC |
| 开关电压，交流 | 400 V |
| 持续电流 | 8 A |
| 浪涌电流 | 15 A / 4 s |
| 交流开关容量 (阻性) | 2000 VA |
| 直流开关容量 (阻性) | 192 W @ 24 V |
| 动作延时 | ≤ 8 ms |
| 断开延时 | ≤ 6 ms |
| 最小切换功率 | 1 mA @ 24 V, 10 mA @ 12 V, 100 mA @ 5 V |
| 额定负载下的开关频率 | 0.1 Hz |
| 触点数据 | |
| 触点数 | 2 |
| 触点设计 | 转换触点 |
| 触点材料 | AgNi 90/10 |
| 机械使用寿命 | 30 X 106 回路 |
| 基本信息 | |
| 阻燃等级符合 UL 94 | V-0 |
| 绝缘设计 | |
| 额定电压 | 250 V |
| 爬电距离和电气间隙距离输入 - 输出 | ≥ 10 mm |
| 介电强度输入 - 输出 | 5 kVeff / 1min |
| 相邻触点的介电强度 | 2,5 KVeff / 1 Min. |
| 开放式触点的介电强度 | 1 kVeff / 1 min |
| 防护等级 | IP20 |
| 绝缘材料组 | IIIa |
| 污染等级 | 2 |
| 过压等级 | III |
| 详细标准及认证情况 | |
| 标准 | IEC 61810-1, UL508 |
| CSA 认证号 | 249409-2426937 |
| cURus 证书号 | E224238 |
| 联接参数 | |
| 导线连接方式 | 插拔联接 |
| 间距 mm (P) | 5 mm |
