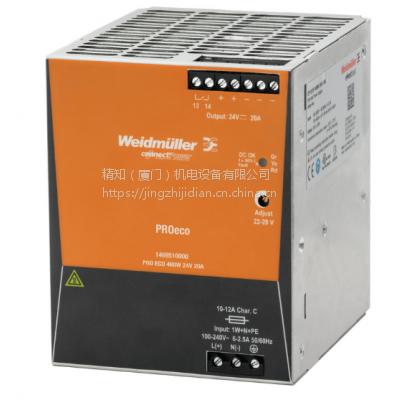

| 品牌：魏德米勒Weidmuller | 型号：PRO ECO 480W 24V 20A | 类型：AC/DC电源 |
| 输入电压：85…264 V ACV | 输出功率：480 WW | 输出电压：24 VV |
| 工作效率：91%% | 输出电流：24 V DCA | 订货号：1469510000 |
| 最小包装数：1 pc(s) |
订货信息
| 类型 | PRO ECO 480W 24V 20A |
| 订货号 | 1469510000 |
| 版本 | 电源, 开关电源模块, 24 V |
| GTIN (EAN) | 4050118275483 |
| 最小包装数 | 1 pc(s). |
尺寸及重量
| 宽度 | 100 mm |
| 宽度 (英寸) | 3.937 inch |
| 高度 | 125 mm |
| 高度 (英寸) | 4.921 inch |
| 深 | 120 mm |
| 深度 (英寸) | 4.724 inch |
| 净重 | 1,557 g |
温度
| 工作温度 | -25 °C...70 °C |
| 存储温度 | -40 °C...85 °C |
输入
| AC 输入电压范围 | 85…264 V AC (降额 @ 100 V AC) |
| 交流电流损耗 | 2,37 A @ 230 V AC / 5,2 A @ 110 V AC |
| 建议后备熔丝 | 6 A / DI,，熔断器 16 A, Char. B，断路器 6…8 A, Char. C, 断路器 |
| 接线方式 | 螺钉联接 |
| 浪涌电流 | 值5 A |
| 直流电流损耗 | 1,55 A @ 370 V DC / 4,65 A @ 120 V DC |
| 输入熔断器（内置） | 是 |
| 输入电压范围 直流 | 80…370 V DC ( 降额 @ 120 V DC) |
| 输入频率 | 47...63 Hz |
| 频率范围 交流 | 47...63 Hz |
| 额定输入电压 | 100...240 V AC (宽范围输入) |
输出
| AC 输入电压范围 | 85…264 V AC (降额 @ 100 V AC) |
| 交流电流损耗 | 2,37 A @ 230 V AC / 5,2 A @ 110 V AC |
| 建议后备熔丝 | 6 A / DI,，熔断器 16 A, Char. B，断路器 6…8 A, Char. C, 断路器 |
| 接线方式 | 螺钉联接 |
| 浪涌电流 | 值5 A |
| 直流电流损耗 | 1,55 A @ 370 V DC / 4,65 A @ 120 V DC |
| 输入熔断器（内置） | 是 |
| 输入电压范围 直流 | 80…370 V DC ( 降额 @ 120 V DC) |
| 输入频率 | 47...63 Hz |
| 频率范围 交流 | 47...63 Hz |
| 额定输入电压 | 100...240 V AC (宽范围输入) |
通用参数
| MTBF | > 500,000 h 符合 IEC 1709 (SN29500) |
| 信号装置 | 绿色 LED (U输出 > 21.6 V DC), 黄色 LED (I输出 > 90% I额定 典型值 ), 红色 LED (过载, 过热, 短路, U输出 <20.4 V DC) |
| 允许的空气湿度（操作） | 5 %…95 % RH |
| 功率因数（约） | > 0.98 @ 230 V AC / > 0.98 @ 115 V AC |
| 功率损耗, 空载 | 5 W |
| 功率损耗, 额定负载 | 43 W |
| 外壳规格 | 金属，耐腐蚀 |
| 安装位置、安装提示 | 在导轨 TS 35 上 |
| 工作温度 | -25 °C...70 °C |
| 效率 | 91% |
| 断电保持时间 @ I额定 | > 20 ms @ 230 V AC / > 20 ms @ 115 V AC |
| 接地泄漏电流 | 3.5 mA |
| 短路保护 | 是 |
| 负载反向电压保护 | 30…35 V DC |
| 过热保护 | 是 |
| 防护等级 | IP20 |
EMC/冲击/振动
| 抗振动稳定性 IEC 60068-2-6 | 1 g 符合 EN50178 |
| 符合 EN55022 标准的发射干扰 | 等级 B |
| 谐波电流限制 | 符合EN 61000-3-2 |
| 抗干扰检查方式 | EN 61000-4-2 (ESD), EN 61000-4-3 (RS), EN 61000-4-4 (脉冲), EN 61000-4-5 (电涌), EN 61000-4-6 (传导), EN61000-4-8 (Fields), EN61000-4-11 (Dips) |
| 抗冲击稳定性 IEC 60068-2-27 | 所有方向均 15 g |
绝缘参数
| 污染等级 | 2 |
| 绝缘电压 输入对地 | 2 kV |
| 绝缘电压 输出对地 | 0.5 kV |
| 输入/输出绝缘电压 | 3 kV |
| 防护等级 | I，带 PE 连接 |
电气安全
| 低压保护 | SELV符合EN60950, PELV 符合EN60204 |
| 用于开关电源设备的安全变压器 | nach EN61558-2-16 |
| 用于电子设备 | 符合 EN50178 / VDE0160 |
| 电气机械设备 | 根据EN60204 |
| 防止电击的安全隔离/保护 | VDE0100-410 /符合DIN57100-410 |
| 防触电保护 | 符合VDE0106-101 |
联接信息（输出）
| 拧紧扭力， 【输出】 | 0.6 Nm |
| 拧紧扭力， 最小【输出】 | 0.5 Nm |
| 接线方式 | 螺钉联接 |
| 压接面积，AWG/kcmil | 10 |
| 压接面积，硬导线 | 6 mm? |
| 压接面积，软导线 | 2.5 mm? |
| 最小压接面积 AWG/kcmil | 26 |
| 最小压接面积 硬导线 | 0.5 mm? |
| 最小压接面积 软导线 | 0.5 mm? |
| 端子接线回路数量 | 7 (++,---,13,14) |
联接信息（输入）
| 接线方式 | 螺钉联接 |
| 压接面积，AWG/kcmil | 12 |
| 压接面积，硬导线 | 6 mm? |
| 压接面积，软导线 | 2.5 mm? |
| 拧紧扭矩 | 0.6 Nm |
| 最小压接面积 AWG/kcmil | 26 |
| 最小压接面积 硬导线 | 0.5 mm? |
| 最小压接面积 软导线 | 0.5 mm? |
| 最小拧紧扭矩 | 0.5 Nm |
| 端子接线回路数量 | 3 用于 L/N/PE |
信号通讯
| 浮动触点 | 是 |
| 继电器接通/断开 | 输出电压 >21.6 V DC/ <20.4 V DC, 过载 |
| 触点负载（常开触点） | max. 30 V DC / 1 A |
补充
| 订货数据提示文字 | 开关电源内部有压敏电阻， 仍需在系统内配置电涌保护装置。 |
